El trabajo, en pocas palabras
- La falla empezó de forma intermitente y terminó impidiendo el encendido.
- Se reemplazaron componentes; se conservaron la fuente y la placa principal.
Comprobación y alcance. Ocho horas de pruebas aprobadas en esta consola. Las mediciones iniciales, por sí solas, no demostraban que todo funcionara.
Palabras de esta nota
- Optoacoplador
- Componente que transmite una señal mediante luz entre dos partes de un circuito.
- Termistor
- Resistencia cuyo valor cambia con la temperatura.
- kΩ y MΩ
- Unidades de resistencia: miles y millones de ohmios.
Resumen del registro

Elegir un tema de la nota
De la falla intermitente a no encender
El cliente nos contó que su PS4 a veces funcionaba, otras veces se apagaba después de unos veinte minutos y, en algunas ocasiones, ni siquiera encendía. Cuando llegó al banco, no respondía al encendido ni emitía el sonido habitual.
La revisión se realizó sobre una PS4 Slim con placa principal SAD-001. Para encontrar la falla fue necesario comprobar tanto la fuente de alimentación como los circuitos de la consola: que el equipo no responda no identifica por sí solo cuál de esas partes está afectada.
Por qué los 12 V no cerraban el diagnóstico
La alimentación de espera estaba presente, con mediciones de aproximadamente 4,8 V. En una prueba de banco con la fuente fuera de la consola se logró activar su salida principal y mantener 12 V estables. Sin embargo, al volver a conectar el equipo, la PS4 seguía sin encender.
Esa diferencia fue importante: obtener 12 V sin la carga real de la consola no demostraba que toda la fuente estuviera funcionando correctamente. El diagnóstico continuó por la señal de detección de alimentación, identificada durante el trabajo como ACIN_DET, y por la zona del optoacoplador PC3.
Durante las mediciones también cambió el comportamiento de esa zona. En R706 se registraron, en una tanda posterior, 18,8 V de un lado y 10,8 V del otro. Ese cambio se conservó como parte del registro del banco; la identificación de los componentes dañados se completó con comprobaciones individuales.
Los componentes dañados que encontramos
Al retirar y comprobar el optoacoplador TLP385 de la posición PC3, se confirmó que estaba dañado. También se encontraron dos resistencias de su zona, de valores nominales informados de 30 kΩ y 50 kΩ, que medían cerca de 1 MΩ. Sus valores se habían alejado mucho de lo esperado.
La revisión de la placa principal detectó además un termistor y un fusible abiertos en la zona de alimentación de 3,3 V. La reparación, por lo tanto, involucraba componentes de la fuente y de la placa de la consola.
Estos hallazgos no permiten asegurar qué provocó originalmente todas las averías. Tampoco se atribuye cada síntoma a una sola pieza, porque se reemplazaron varios componentes antes de comprobar el resultado del conjunto.
La reparación y el encendido recuperado
Se reemplazaron el optoacoplador, las dos resistencias, el termistor y el fusible. Después de esa intervención, la PS4 volvió a encender. El trabajo se resolvió a nivel de componentes, conservando la fuente y la placa principal del equipo.
Completamos ocho horas de pruebas y la consola aprobó todos los tests realizados. Se recuperaron el encendido y el funcionamiento. El trabajo está finalizado y el equipo fue entregado.
El período de prueba fue especialmente relevante porque la consola había ingresado con una falla intermitente. El resultado aprobado cerró la reparación.
Qué muestra este trabajo
Dos consolas que no encienden pueden tener averías diferentes. En este caso, una primera medición de la salida de la fuente no alcanzó: hubo que comprobar su circuito de control y continuar la revisión en la placa principal.
Documentar los cambios de tensión, comprobar los componentes y contrastar el resultado después de reemplazarlos permitió recuperar el encendido sin cambiar las placas completas. Si tu consola se apaga o deja de responder, contanos el modelo y cuándo aparece el problema para coordinar su revisión en Full Tech Service, Río Cuarto.
Mediciones registradas
REGISTRO DEL BANCO
Son datos de este equipo y de las condiciones de prueba indicadas; cada reparación requiere su propio diagnóstico.
| Comprobación | Valor | Interpretación y límite |
|---|---|---|
| Alimentación de espera | 4,8–4,865 V CC | Presente durante el diagnóstico. Por sí sola no confirmaba el funcionamiento completo de la fuente. |
| Salida principal en banco | 12 V estables | Fuente activada fuera de la consola, sin validación de entrega bajo su carga real en esa prueba. |
| Dos resistencias de la fuente | Cerca de 1 MΩ cada una | Valores nominales informados: 30 kΩ y 50 kΩ. Se reemplazaron ambas; no se registraron sus referencias exactas. |
| Termistor y fusible de la placa | Circuito abierto | Hallazgo final en la zona de 3,3 V. Se reemplazaron los dos componentes. |
Resultado y alcance de la validación
Documentado
- PC3 se retiró de la placa y se comprobó dañado.
- Se reemplazaron el optoacoplador, dos resistencias, un termistor y un fusible.
- La PS4 volvió a encender y completó ocho horas de pruebas, con todos los tests realizados aprobados.
Alcance del registro
- La validación final corresponde a ocho horas de pruebas aprobadas en esta consola. El equipo fue entregado con el funcionamiento recuperado.
Más cerca del trabajo

Zona de optoacopladores de la fuente. PC3 se comprobó dañado fuera de la placa y se reemplazó durante la reparación.

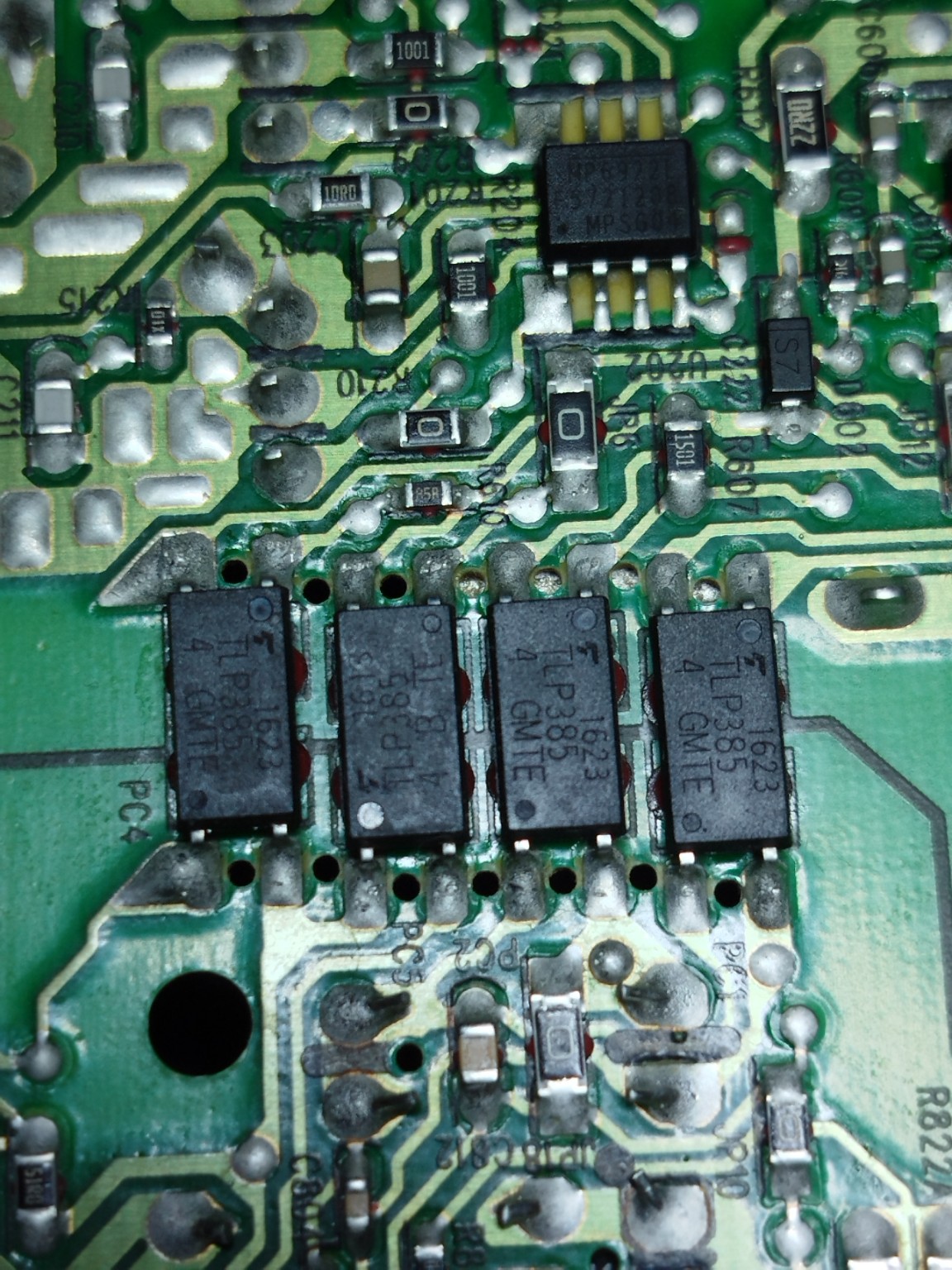

- Foto 1: Detalle de la fila de optoacopladores TLP385 de la fuente de la PS4
Zona de optoacopladores de la fuente. PC3 se comprobó dañado fuera de la placa y se reemplazó durante la reparación.

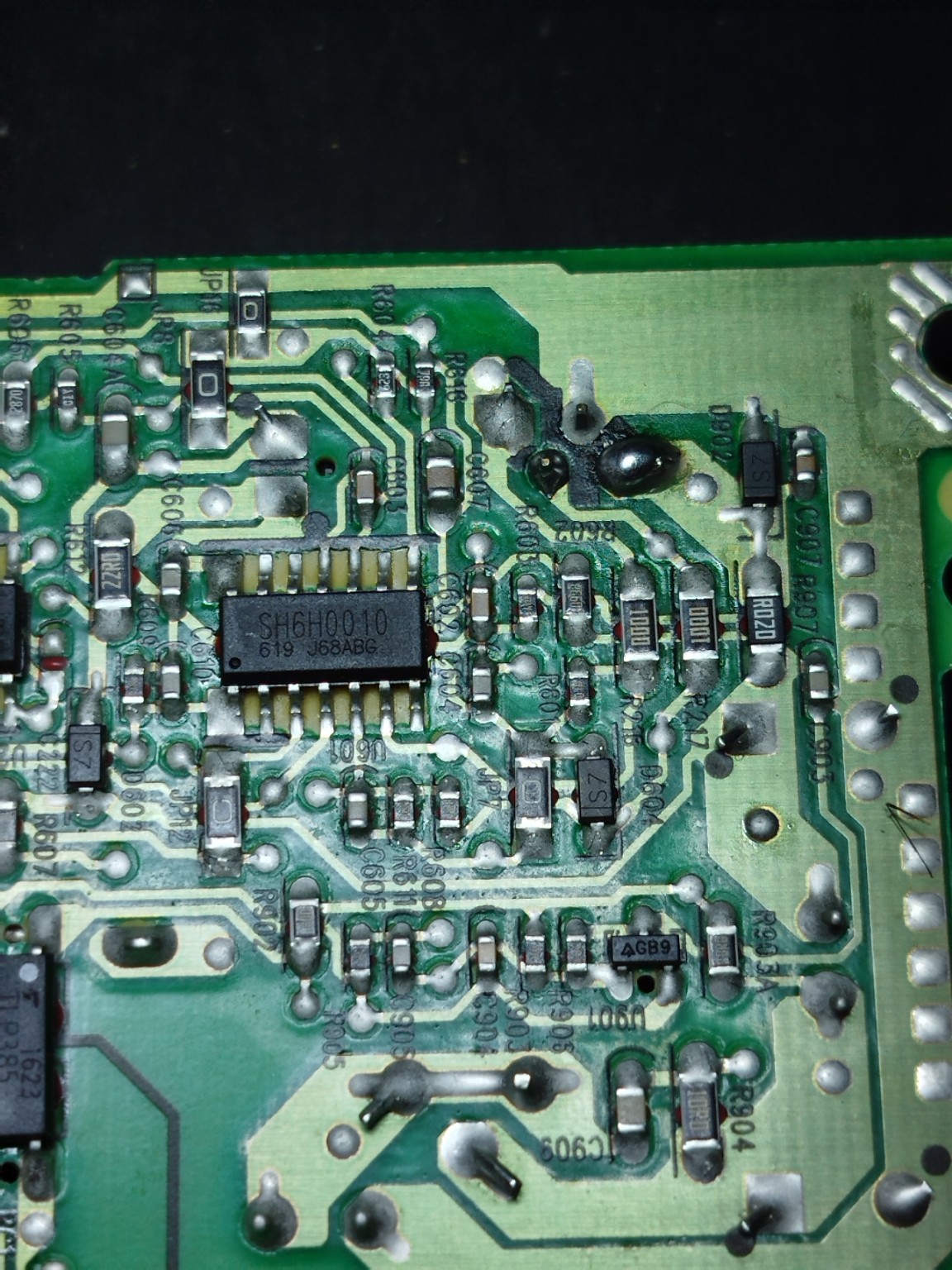

- Foto 2: Integrado SH6H0010 y componentes del circuito de control de la fuente
Circuito de control de la fuente durante el diagnóstico.

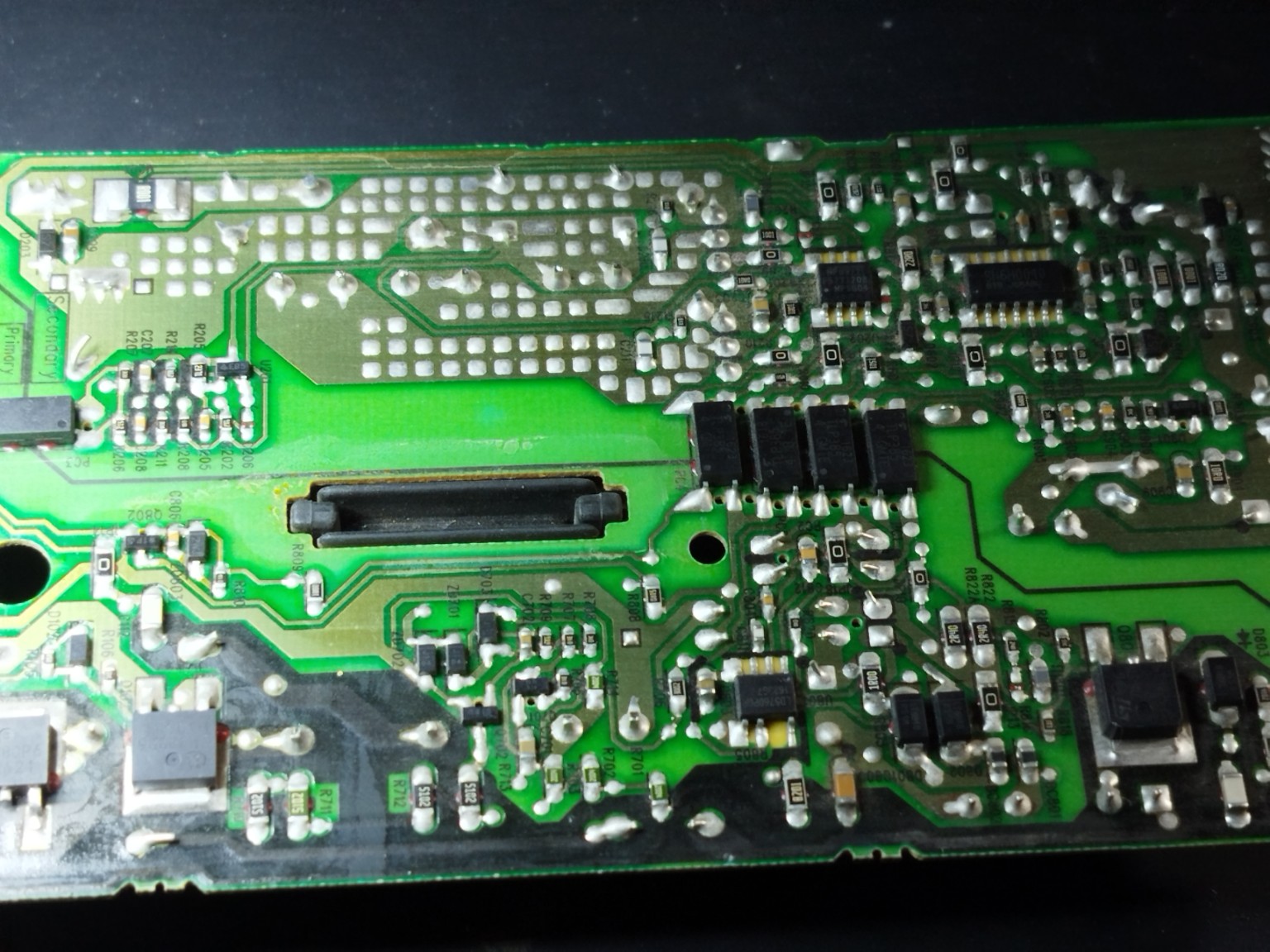

- Foto 3: Vista del dorso de la fuente con optoacopladores y redes de resistencias
Vista de conjunto de las pistas y componentes utilizados como referencia durante las mediciones.

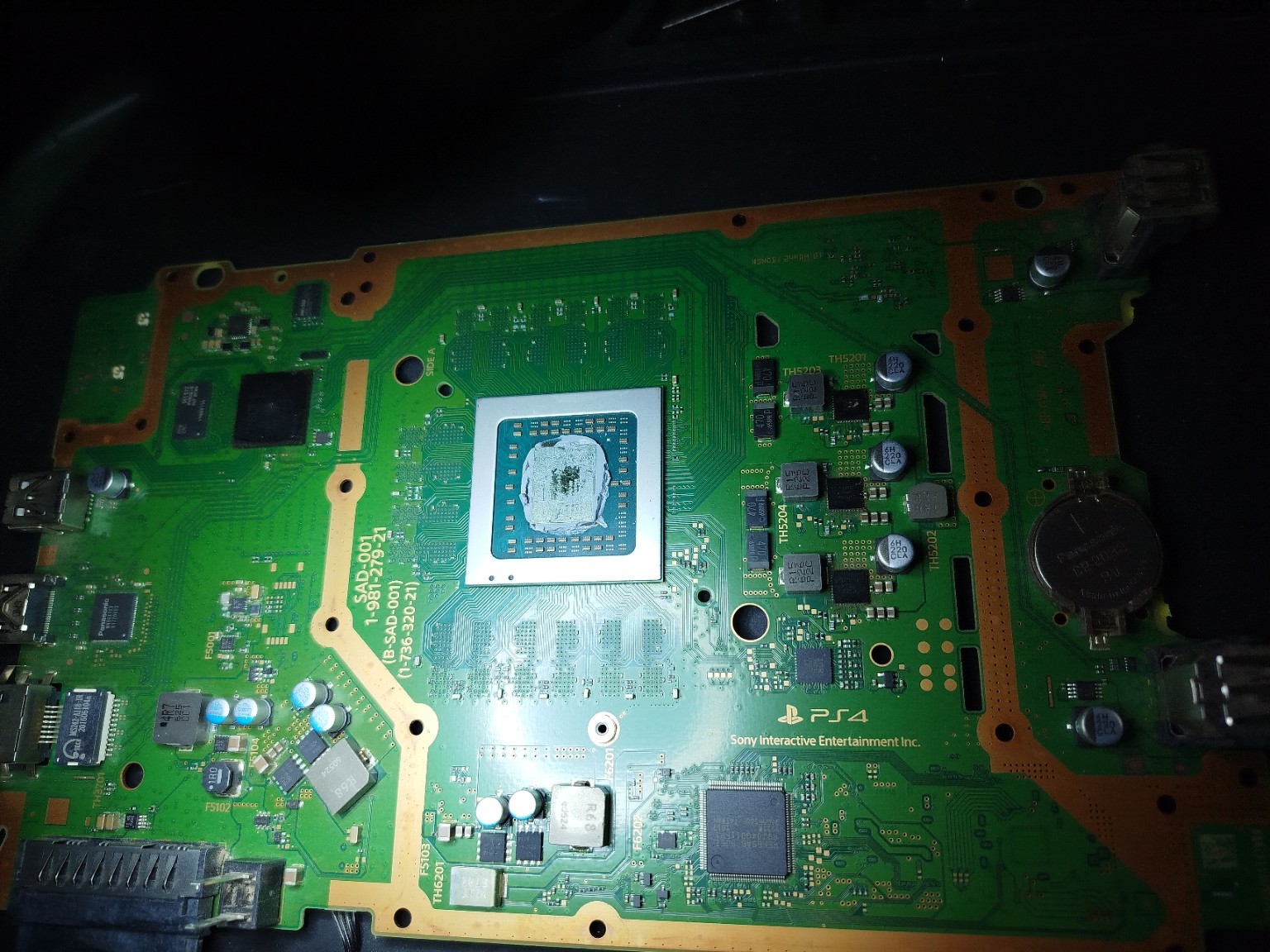

- Foto 4: Placa principal SAD-001 de la PS4 Slim durante el desmontaje
Placa principal SAD-001 durante la revisión de la alimentación de 3,3 V, donde se reemplazaron un termistor y un fusible abiertos.
LO QUE NOS PREGUNTÁS
Preguntas y respuestas
¿Si mi PS4 no enciende, tiene la misma falla?
No necesariamente. Esta nota documenta un equipo concreto. Para saber si el problema está en la fuente, la placa principal u otra parte, hace falta revisar la consola.
¿Fue necesario cambiar la fuente completa?
En este caso se repararon componentes de la fuente y de la placa principal. Después de los reemplazos, el equipo volvió a encender.
¿La consola ya terminó todas las pruebas?
Sí. Completó ocho horas de pruebas, aprobó todos los tests realizados y ya fue entregada.
