El trabajo, en pocas palabras

  • Los motores giraban uno o dos segundos y después la central dejaba de responder.
  • La intervención del contacto FOT corresponde a la configuración documentada de este equipo, sin fotocélula.

Comprobación y alcance. Las pruebas del taller fueron en banco, sin la carga mecánica del portón. La confirmación del equipo instalado llegó del cliente; no equivale a revisar toda la seguridad de la instalación.

Palabras de esta nota
Central
Placa electrónica que coordina el funcionamiento del sistema.
Relé
Interruptor accionado eléctricamente.
FOT
Identificación de la entrada relacionada con la fotocélula en esta central.
Jumper
Puente de configuración entre contactos de una placa.
Resumen del registro

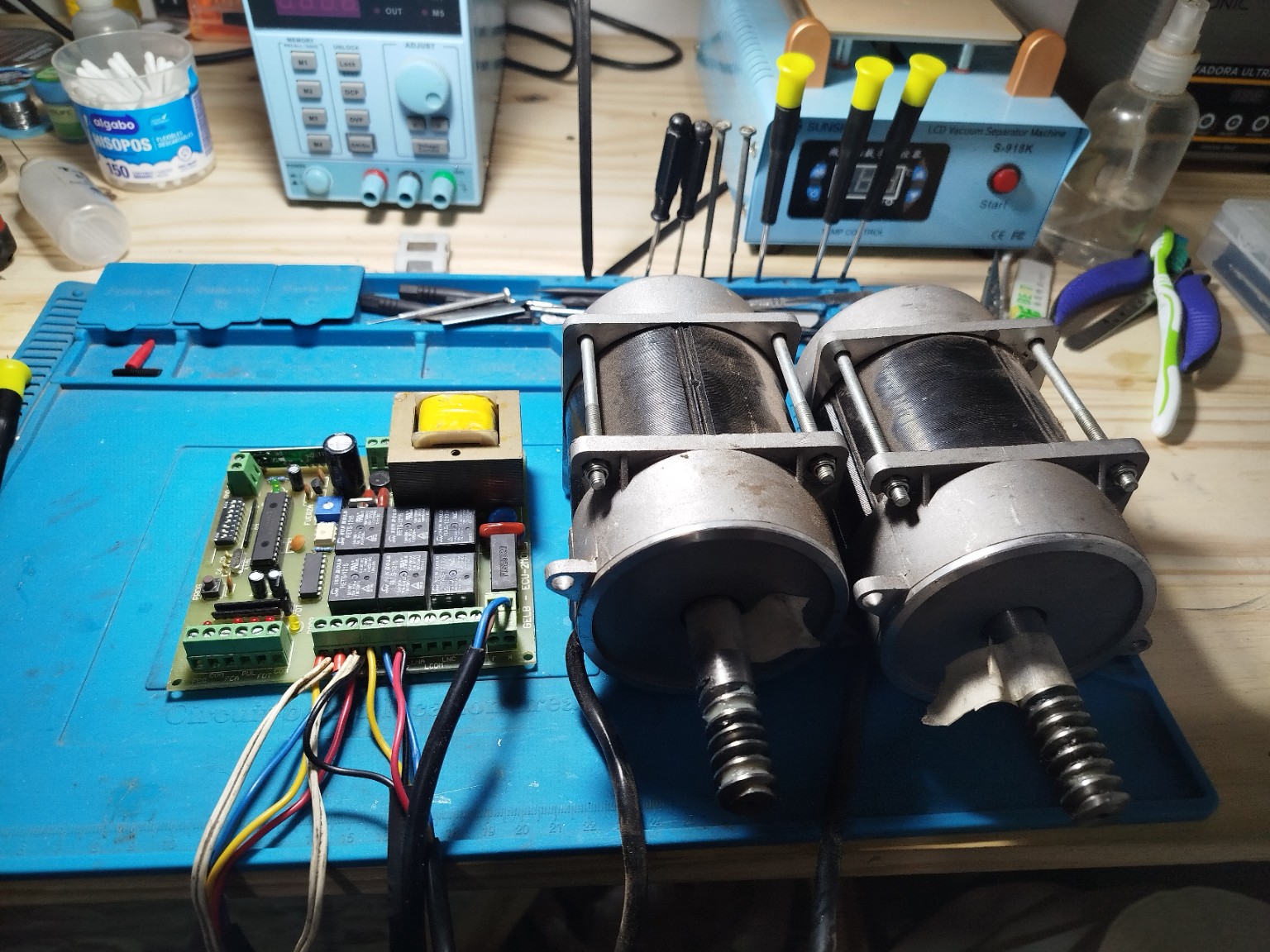

Central GELB ECU-2M01 junto a los dos motores utilizados para la prueba de banco en Full Tech Service
Central GELB ECU-2M01 y los dos motores utilizados en las pruebas de banco después de la reparación. La comprobación posterior con los motores instalados fue confirmada por el cliente.
Elegir un tema de la nota

El síntoma de ingreso

La central de este portón presentaba un problema intermitente: los motores comenzaban a funcionar, giraban durante uno o dos segundos y se detenían. Después de esa interrupción, la placa dejaba de responder tanto al control remoto como al pulsador de mando.

Al cortar y restablecer la alimentación, recuperaba momentáneamente la respuesta, pero la falla volvía a aparecer. El cliente entregó la central y los dos motores para realizar el diagnóstico en nuestro banco de trabajo.

Cómo orientamos el diagnóstico

Se comprobó la alimentación de entrada y se realizaron pruebas con los motores conectados y desconectados. Aunque inicialmente la secuencia funcionaba sin motores, más adelante la falla también apareció en esas condiciones. Ese resultado permitió comprobar que el problema no dependía exclusivamente de la carga de los motores.

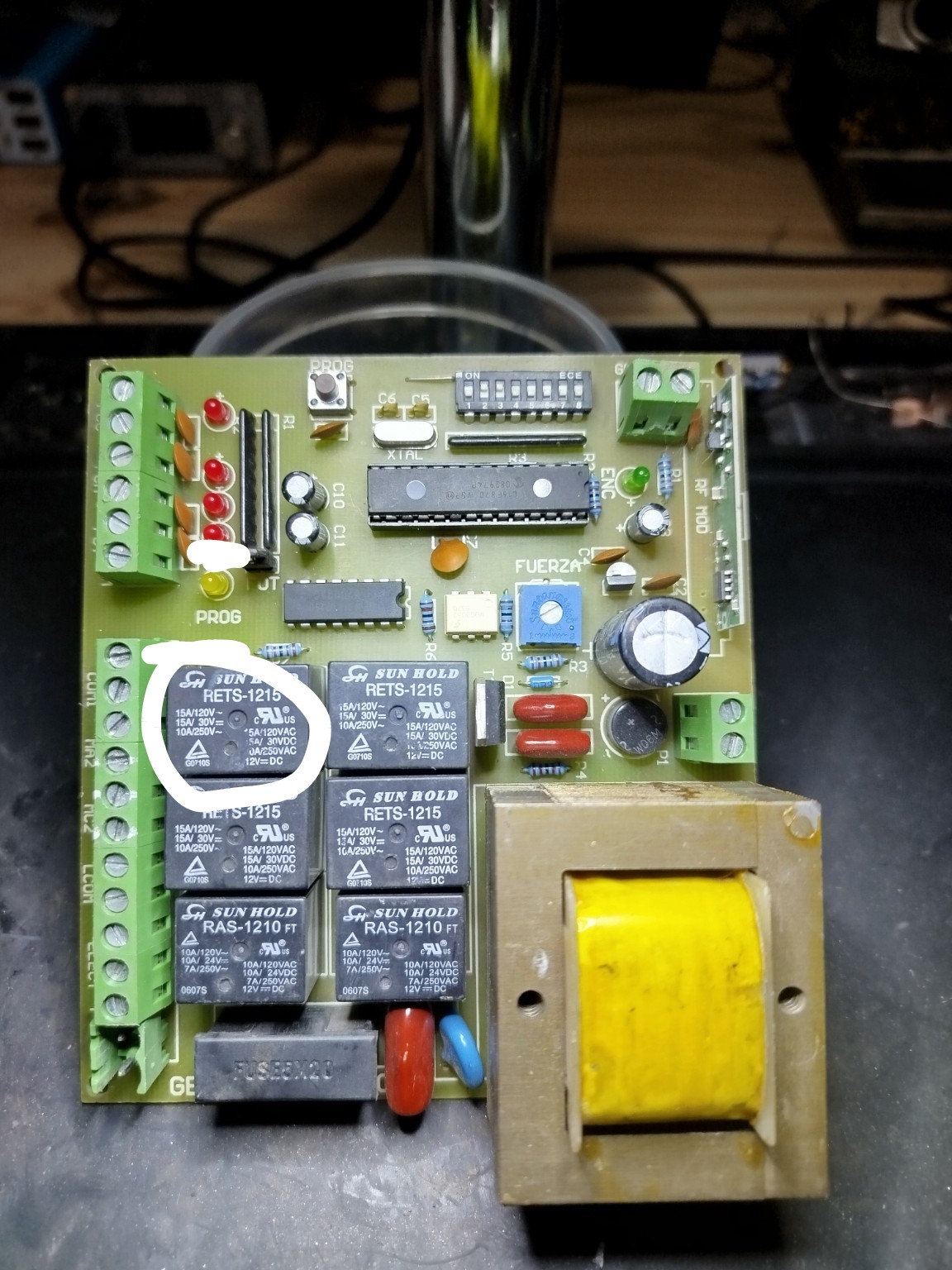

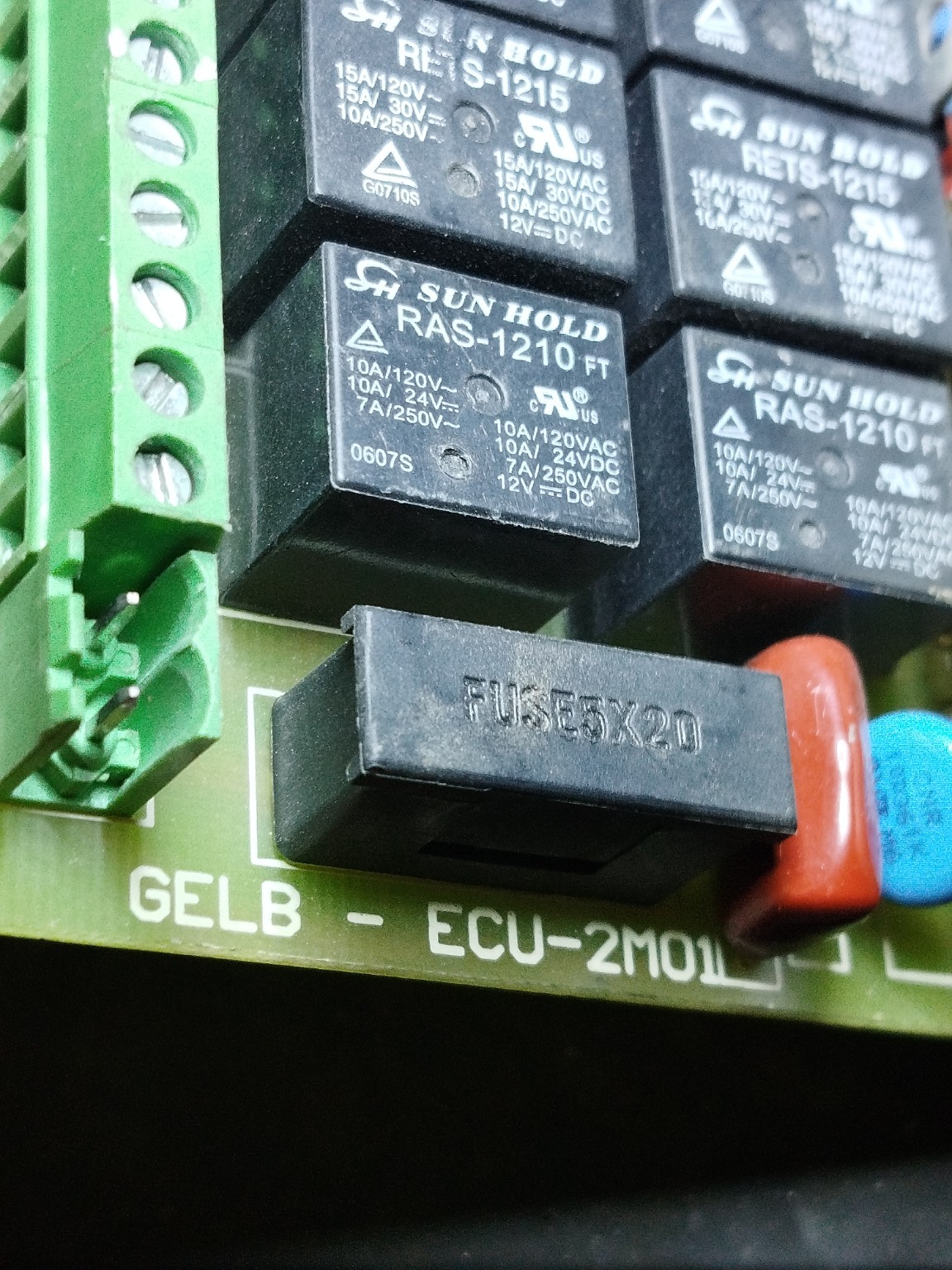

Durante la revisión se observó una pista importante: una leve vibración en la zona de los relés provocaba un parpadeo en el indicador asociado a la entrada de fotocélula. Esto orientó la inspección hacia las soldaduras y los contactos de esa zona.

La reacción a la vibración no demostraba por sí sola que un relé estuviera averiado internamente. También podía producirse por una conexión intermitente cercana, por lo que se revisó el conjunto antes de decidir la intervención.

Trabajo realizado

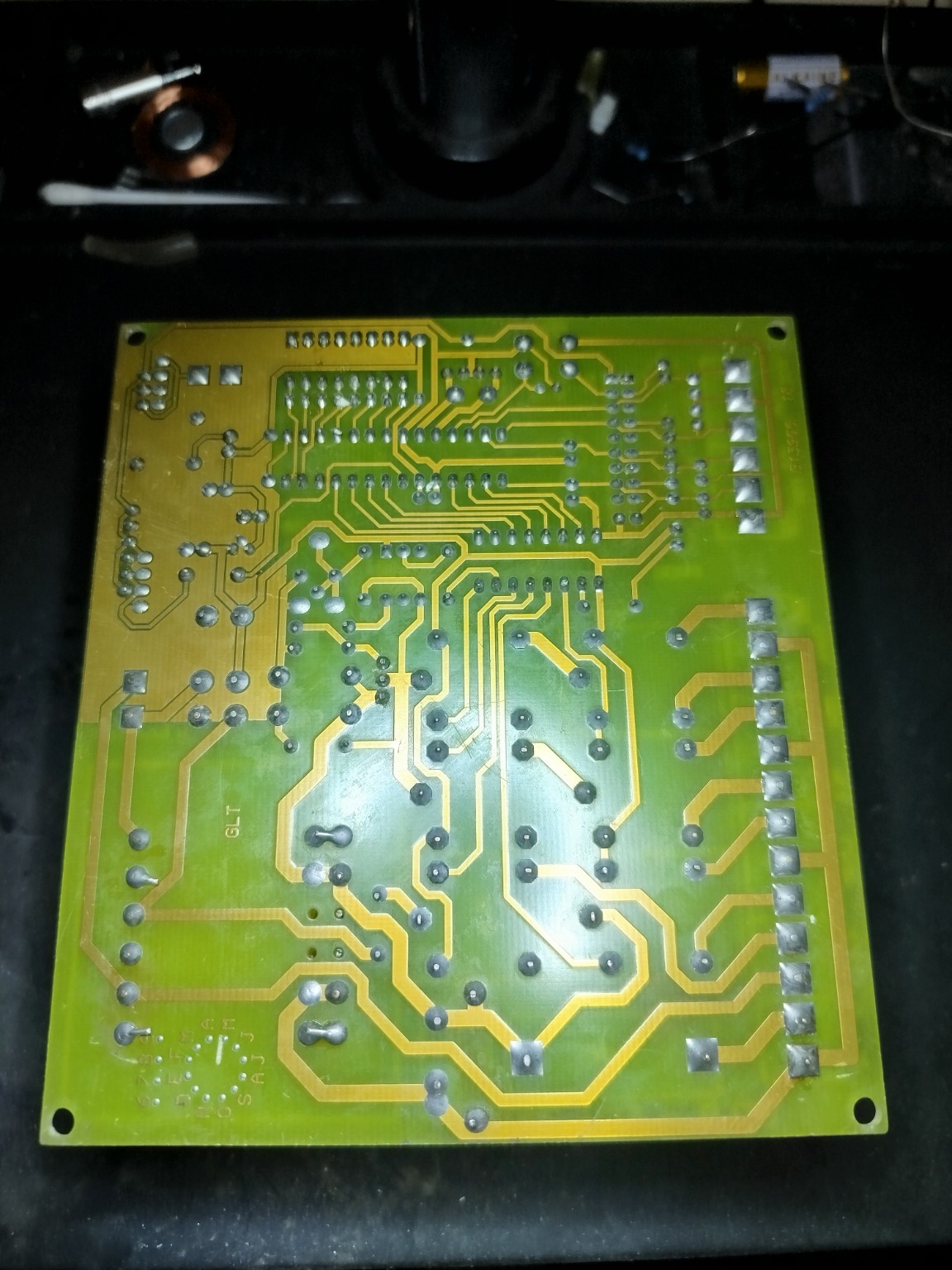

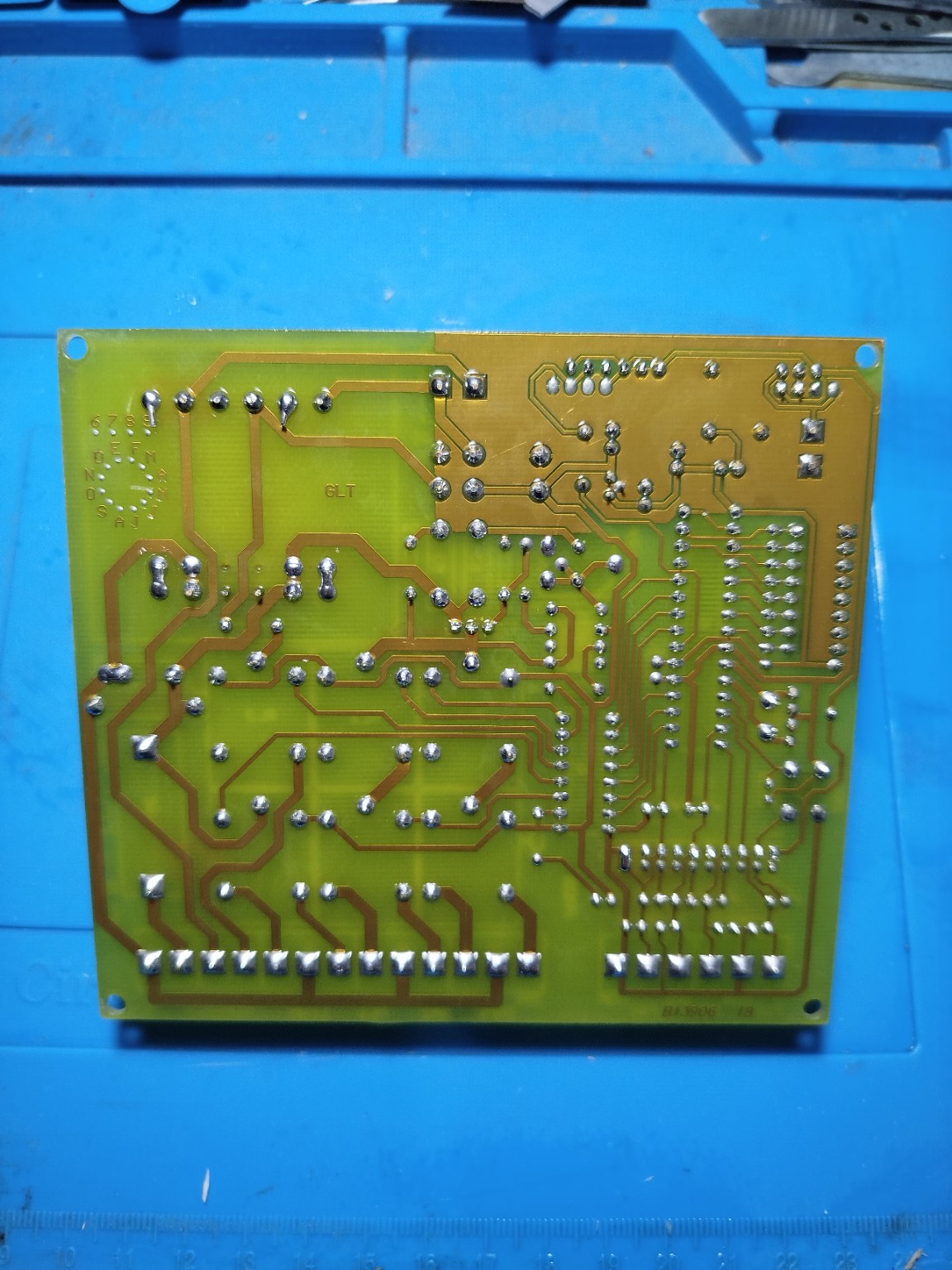

Se efectuó la limpieza de las zonas de soldadura, el retiro del estaño anterior y su renovación en las uniones intervenidas. Después se controló el estado final de las soldaduras.

También se consultó al cliente sobre los accesorios conectados a la central. Confirmó que no utilizaba fotocélula ni otros periféricos, por lo que se reemplazó el contacto del jumper FOT por un puente directo en sus terminales originales.

Esta intervención mantuvo la configuración prevista por el fabricante para la entrada de fotocélula cuando no se utiliza. El puente quedó identificado como parte de la reparación: si posteriormente se incorpora una fotocélula, deberá retirarse y realizarse el conexionado correspondiente.

Comprobaciones posteriores

Una vez finalizada la intervención, se comprobaron las tensiones en los relés y en los bornes de salida hacia los motores.

Se realizaron pruebas de banco repetidas con ambos motores, incluyendo cortes y restablecimientos de alimentación para comprobar que la central recuperara correctamente su funcionamiento después de cada reinicio. Durante esas pruebas no volvió a presentarse la falla.

Posteriormente, el cliente confirmó que el sistema también funcionaba correctamente con los motores instalados en el portón.

Qué nos deja este caso

Una falla intermitente puede parecer un bloqueo de la electrónica o una avería del motor, pero también puede originarse en conexiones que pierden contacto.

En este trabajo, la revisión de las soldaduras y del jumper FOT permitió recuperar el funcionamiento. Como ambos puntos se intervinieron durante la reparación, no se atribuye cada síntoma a uno de ellos por separado.

Resultado: pruebas de banco satisfactorias y funcionamiento instalado confirmado por el cliente.

El registro del trabajo incluye fotografías, videos de las pruebas y seguimiento posterior. La comprobación de funcionamiento de la central corresponde al alcance de esta reparación; no sustituye una evaluación de los dispositivos de seguridad de la instalación.

Full Tech Service · Diagnóstico y reparación electrónica en Río Cuarto.

Videos del diagnóstico y la prueba

Registros reales del taller, optimizados para la web conservando su duración y audio.

Mediciones iniciales

Vista previa del video: Mediciones iniciales

Podés abrir el archivo original mediante el enlace.

Tu navegador no reproduce este video. Abrir MP4
Registro original del banco. Las lecturas deben interpretarse junto con los bornes y el estado de la maniobra; no constituyen una prueba de entrega de potencia bajo carga.

Comprobación de salidas en vacío

Vista previa del video: Comprobación de salidas en vacío

Podés abrir el archivo original mediante el enlace.

Tu navegador no reproduce este video. Abrir MP4
Mediciones sin motores conectados, anteriores a la intervención.

Registro de la falla

Vista previa del video: Registro de la falla

Podés abrir el archivo original mediante el enlace.

Tu navegador no reproduce este video. Abrir MP4
Comportamiento de la central en una de las pruebas iniciales. El parpadeo observado se registró como un síntoma, sin asignarle un código de error.

Prueba posterior con ambos motores

Vista previa del video: Prueba posterior con ambos motores

Podés abrir el archivo original mediante el enlace.

Tu navegador no reproduce este video. Abrir MP4
Video aportado después de la corrección informada en jumper y soldaduras. Ensayo de banco sin la carga mecánica del portón.

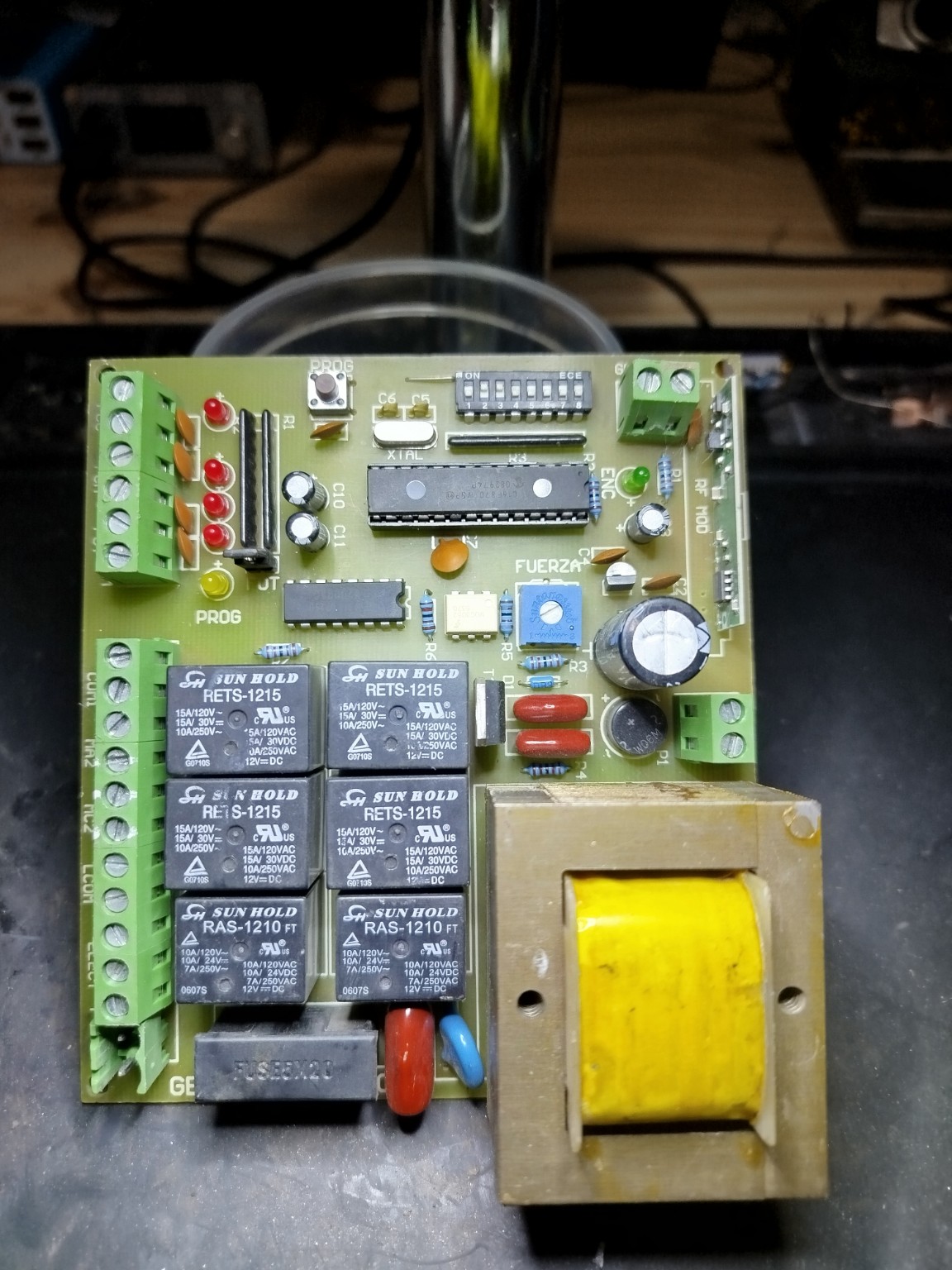

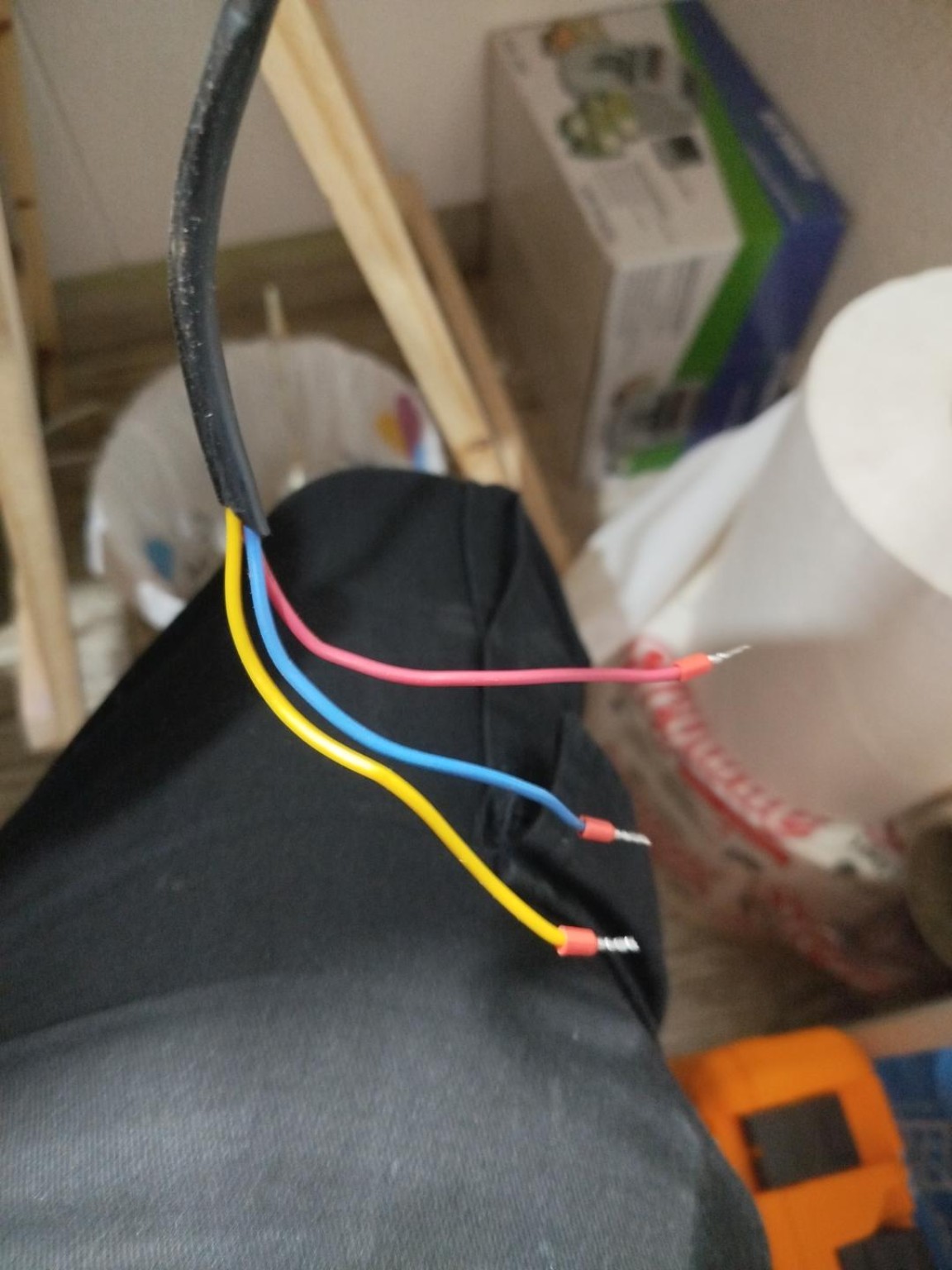

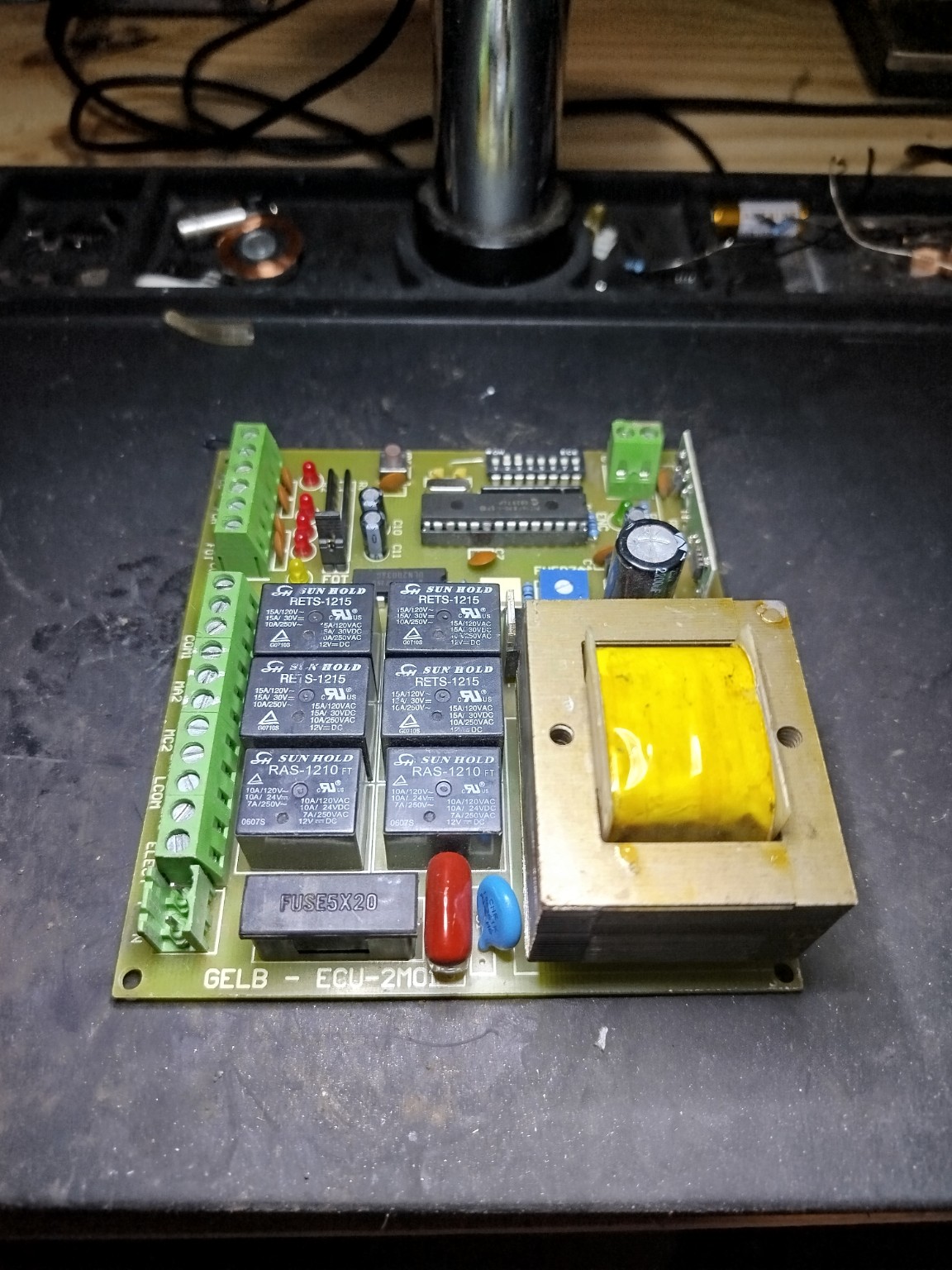

Más cerca del trabajo

Documentación consultada

Manual de usuario de la central, utilizado como referencia para la entrada de fotocélula.

Manual de la central ECU-2M: conexionado, fotocélula y programación
